印刷线路板壳体, 额定横截面: 1.5 mm2, 颜色: 绿色, 额定电流: 8 A, 额定电压(III/2): 160 V, 触点表面: 锡, 触点类型: 针式连接器, 电位数: 4-48, 行数: 2, 位数: 4-48, 连接量: 4-48, 产品系列: DB2ERTC, 针距: 3.81 mm, 安装: 波峰焊, 针脚排列: 直线排列, 焊针[P]: 3.4 mm, 每个电势的焊针数量: 1, 插拔系统: COMBICON DB2ERTC, 针式连接器样式对齐: 标准, 互锁: 不带, 安装: 不带, 包装类型: 纸箱包装, 当与DB2EK插头组合使用时,必须同时使用DB2EKN和DB2EKD插头。
等级 Use Group |
|
||||
---|---|---|---|---|---|
额定电压 Rate Voltage [V] |
|
||||
额定电流 Rated Current [A] |
|
||||
接线范围 Wire Range [AWG] |
|
||||
耐电压 Dielectric Voltage-Withstand |
|
过电压类别 Overvoltage Category |
|
||||
---|---|---|---|---|---|
污染等级 Contamination Class |
|
||||
额定电压 Rated Voltage [V] |
|
||||
额定电流 Rated Current [A] |
|
||||
额定冲击电压 Impulse withstand voltage [KV] |
|
||||
导线截面积[硬/柔] Conductor cross section [mm²] |
|
绝缘材料 Insulation Material |
|
||
---|---|---|---|
阻燃等级 Flame relardant rating |
|
||
导体材料 Conductor Material |
|
||
导体表面镀层 Plating of conductor surface |
|
间距/极数 Pitch/Poles [mm]/[P] |
|
||
---|---|---|---|
剥线长度 Stripping Length [mm] |
|
||
螺丝/扭矩 Screw/Torque(Max)[N.m] |
|
||
工作温度 Operating temperature [℃] |
|
||
焊锡温度 Soldering temperature |
|
||
引针尺寸 Pin dimensions [mm] |
|
||
PCB板孔径 PCB Hole Diameter [mm] |
|

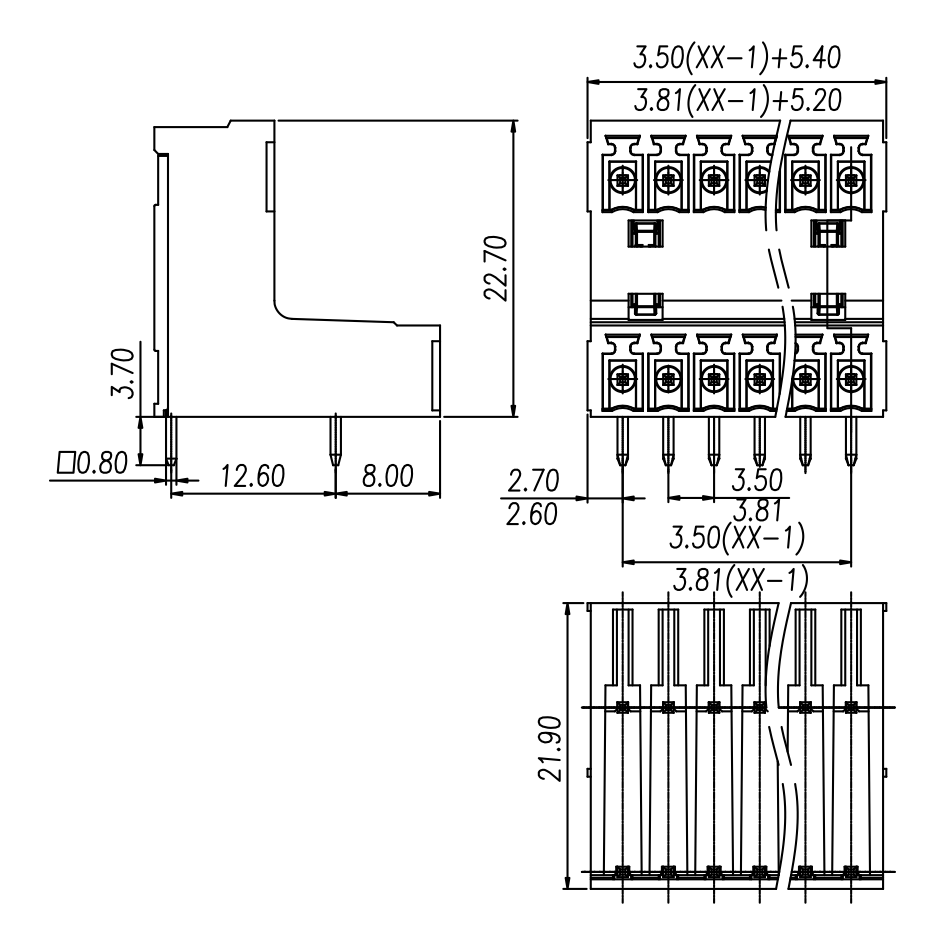

尺寸图![]() |

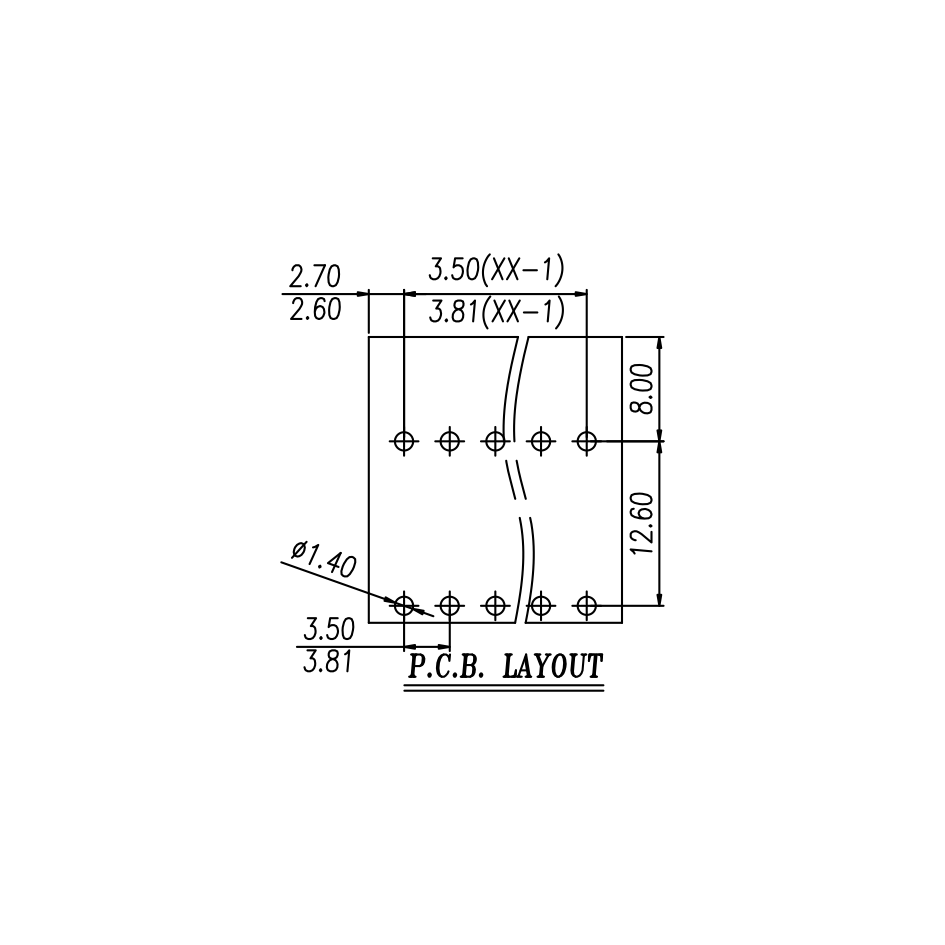

PCB开孔图![]() |
